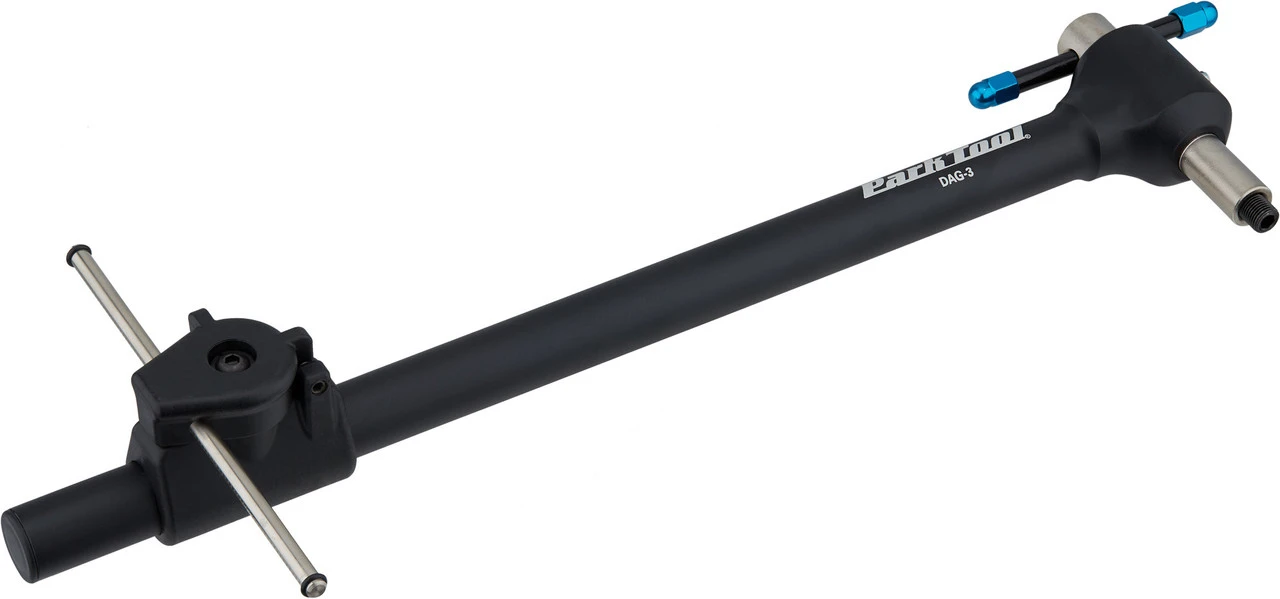

Parktool Mess- Und Richtwerkzeug DAG-3 Für Schaltauge

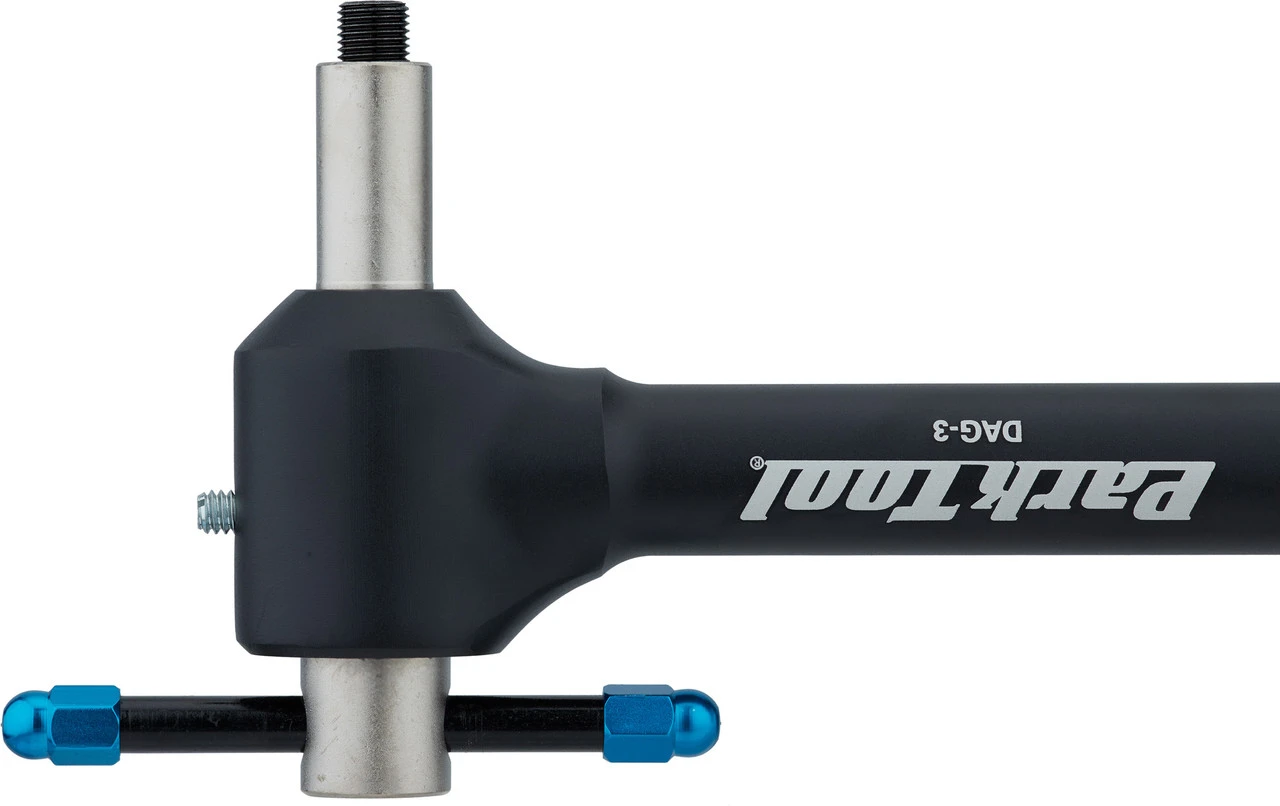

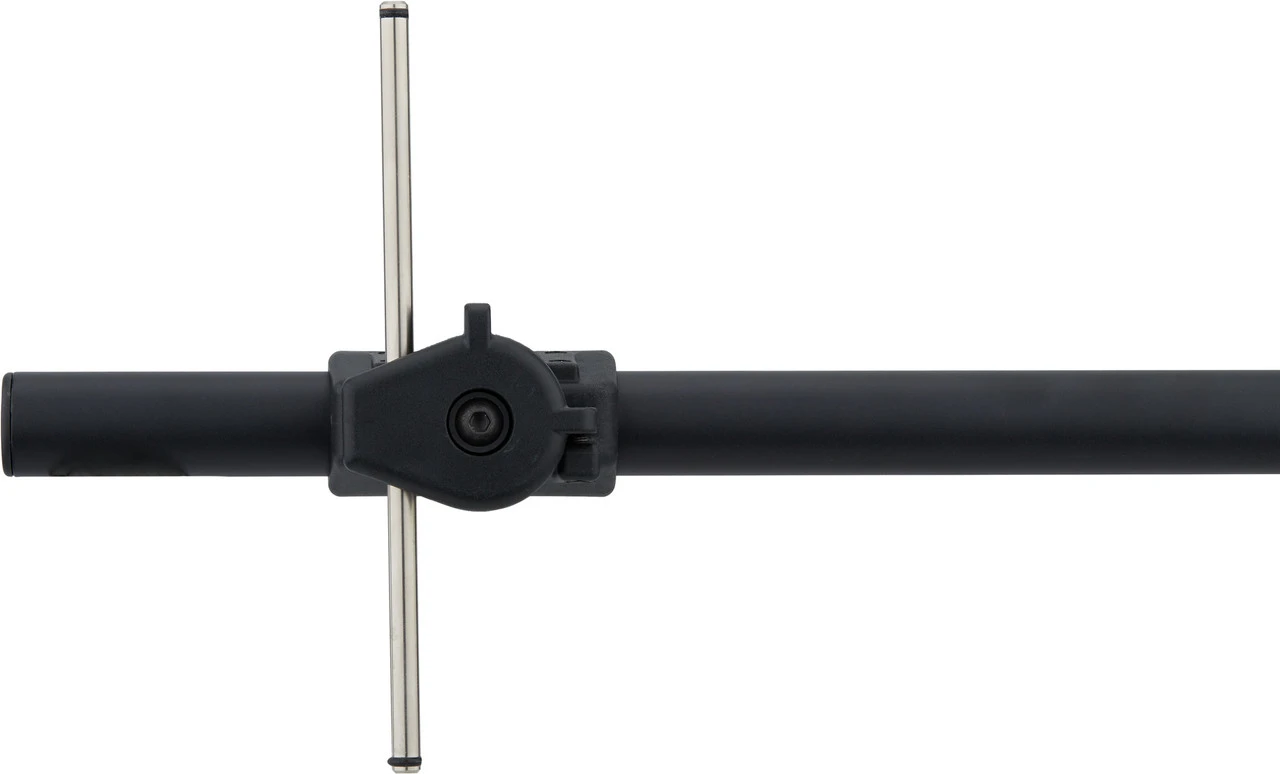

Spezifikationen:Funktion:RahmenvorbereitungWerkzeugtyp:LehreKompatibilität:16″ – bis 29+-Laufräder (ETRTO 317 bis 630+)Größe:M10Technische Daten:Material:Aluminium, StahlFeatures:leichtes, genaues, flexibel einstellbares Werkzeug zum Ausrichten von Schaltaugenlanger, präzisionsgefertigter Aluminium-Körper für exakte Messung und einfache Anpassung mit viel Hebelwirkungverschiebbarer, wegklappbarer Indikator erlaubt 360-Grad-Messung auch bei Hindernissen wie Sitzstreben, Gepäckträgern u. a.niedriger Kopf ist ideal für Steckachs-Schaltaugen und Shimano Direct Mountaustauschbare M10-GewindespitzeGesamtlänge 420 mm (16,5″ )Anwendung:1. Laufrad in Rahmen einsetzen, Felge muss korrekt zentriert sein.
2. Schaltwerk vom Schaltauge entfernen.
3. Achse des Werkzeugs in das Befestigungsloch des Schaltwerks einschrauben.
4. Indikator so verschieben, dass die Spitze die Außenkante der Felge berührt.
5. Indikator zum Arm hin wegklappen, damit er nicht im Weg ist.
6. Werkzeug um 180° drehen.
7. Indikator zur Felge drehen. Wenn die Spitze weniger als 4 mm von der Außenkante der Felge entfernt ist, ist das Schaltauge horizontal ausgerichtet. Wenn sie 4 mm oder weiter von der Felge entfernt ist oder gegen die Felge drückt, ist das Schaltauge falsch ausgerichtet. In diesem Fall den Indikator zur Nabe hindrehen. Den Schaft des Werkzeugs als Hebel verwenden, um das Schaltauge korrekt auszurichten. Prüfen und Biegen so lange wiederholen, bis der Abstand weniger als 4 mm beträgt.
8. Anschließend den Indikator in der gleichen Position halten und das Werkzeug um 90° zurückrotieren. Den Indikator so drehen, dass er zur Felge zeigt. Prüfen und Biegen hier ebenfalls durchführen. Werkzeug um 180° weiterdrehen und in gleicher Weise vorgehen.
9. Zusammenfassung: Bei richtig ausgerichtetem Schaltauge sollte die Spitze des Indikators an einer Position gerade die Außenkante der Felge berühren und an den anderen drei Positionen weniger als 4 mm Spiel haben. Alle vier Positionen überprüfen und ausrichten, bis dies erreicht ist.
Hinweis des Herstellers:Die Felge muss immer so gedreht werden, dass die Messungen beim Ventilloch erfolgen, damit Achter die Genauigkeit der Messung nicht beeinträchtigen. Es muss immer am Außenrand der Felge gemessen werden, um Fehler durch die Schräge der Felgenflanke zu minimieren.
Herstellernummer:DAG-3
Lieferumfang:1 x Richtwerkzeug ParkTool DAG-3 für Schaltaugen
